1. Thước quang cho máy cắt dây là gì?
Thước quang là thiết bị đo hành trình tuyến tính, có nhiệm vụ xác định chính xác vị trí trục X – Y (và Z nếu có) của máy cắt dây trong quá trình gia công.
Thước quang hoạt động dựa trên nguyên lý quang học, đọc tín hiệu dịch chuyển thông qua các vạch khắc cực nhỏ trên thước, từ đó gửi tín hiệu về bộ điều khiển (CNC / màn hình máy).
👉 Nhờ thước quang, máy biết chính xác:
-
Bàn máy đang ở vị trí nào
-
Đã di chuyển bao nhiêu
-
Cần dừng ở đâu để đạt kích thước yêu cầu

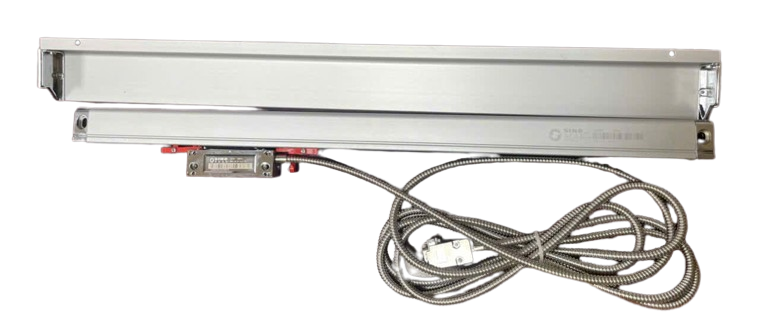

Thước quang hành trình 400. Hãng SINO
2. Cấu tạo cơ bản của thước quang máy cắt dây
Một bộ thước quang tiêu chuẩn thường gồm:
-
Thanh thước (Scale):
Là thanh nhôm hoặc thép, bên trong có vạch quang học khắc chính xác. -
Đầu đọc (Reader Head):
Di chuyển theo bàn máy, đọc tín hiệu vạch quang. -
Dây tín hiệu:
Truyền dữ liệu vị trí về bộ điều khiển. -
Nắp bảo vệ / gioăng chống bụi:
Giúp thước hoạt động ổn định trong môi trường dầu, nước cắt, bụi kim loại.
3. Vai trò của thước quang trong máy cắt dây EDM
🔹 Đảm bảo độ chính xác cao
-
Độ phân giải phổ biến: 1µm – 5µm
-
Giúp sản phẩm cắt đạt kích thước chuẩn, hạn chế sai số
🔹 Giảm phụ thuộc vào vít me
-
Khi vít me mòn, thước quang vẫn đo vị trí thực tế
-
Giúp máy bù sai số cơ khí hiệu quả
🔹 Cắt ổn định, lặp lại chính xác
-
Phù hợp với gia công khuôn, chi tiết yêu cầu dung sai chặt
🔹 Tăng tuổi thọ máy
-
Giảm lỗi quá hành trình
-
Giảm rung giật khi chạy tinh
4. Phân loại thước quang dùng cho máy cắt dây
✔ Theo độ phân giải
-
1µm: dùng cho máy yêu cầu độ chính xác cao
-
5µm: phổ biến, ổn định, giá hợp lý
✔ Theo chiều dài hành trình
-
170mm – 220mm – 320mm – 420mm – 520mm…
-
Phải phù hợp hành trình bàn máy
5. Dấu hiệu thước quang máy cắt dây bị lỗi
Bạn nên kiểm tra hoặc thay thước quang khi gặp các hiện tượng sau:
❌ Máy chạy sai kích thước dù đã chỉnh chuẩn
❌ Màn hình hiển thị tọa độ nhảy loạn
❌ Máy báo lỗi hành trình
❌ Cắt tinh nhưng kích thước không ổn định
👉 Nguyên nhân thường gặp:
-
Đầu đọc bẩn do dầu – phoi
-
Dây tín hiệu đứt ngầm
-
Thước bị ẩm, oxi hóa
6. Cách lựa chọn thước quang phù hợp cho máy cắt dây
Khi chọn thước quang, cần lưu ý:
✅ Đúng chiều dài hành trình
✅ Đúng độ phân giải máy đang dùng
✅ Tương thích màn hình điều khiển
✅ Ưu tiên thước có chống nước – chống dầu
✅ Có sẵn hàng thay thế, bảo hành rõ ràng
