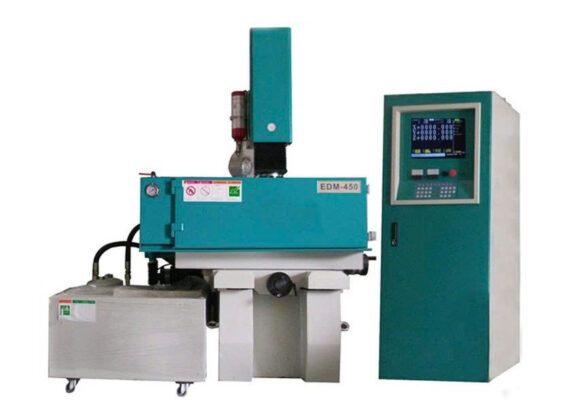

Máy xung EDM là gì?

Máy xung EDM (Electrical Discharge Machining) là thiết bị gia công kim loại bằng phương pháp phóng điện tia lửa điện. Thay vì cắt gọt cơ học, máy xung sử dụng dòng điện xung cao tần để ăn mòn vật liệu, giúp gia công các chi tiết có độ chính xác cao mà máy cơ thông thường khó thực hiện.

Máy xung EDM đặc biệt hiệu quả khi gia công các vật liệu cứng, siêu cứng như thép tôi, hợp kim, carbide, inox…

Nguyên lý hoạt động của máy xung EDM

Máy xung hoạt động dựa trên hiện tượng phóng tia lửa điện giữa điện cực và phôi trong môi trường chất điện môi (thường là dầu xung).

Quá trình diễn ra như sau:

  • Điện cực (đồng, graphite…) được tạo hình theo chi tiết cần gia công

  • Dòng điện xung được cấp giữa điện cực và phôi

  • Tia lửa điện sinh nhiệt cao làm vật liệu phôi bốc hơi và bị ăn mòn từng lớp cực nhỏ

  • Dầu xung có nhiệm vụ cách điện, làm mát và cuốn trôi phoi

Cấu tạo cơ bản của máy xung

Một máy xung EDM tiêu chuẩn gồm các bộ phận chính:

  • Nguồn xung điện EDM

  • Đầu kẹp điện cực

  • Bàn máy và hệ trục chuyển động

  • Hệ thống dầu xung EDM

  • Bơm dầu và bộ lọc dầu

  • Hệ điều khiển CNC hoặc bán tự động

Ưu điểm của máy xung EDM

  • Gia công được vật liệu cứng và siêu cứng

  • Độ chính xác cao, sai số nhỏ

  • Gia công được chi tiết phức tạp, lỗ nhỏ, lỗ sâu

  • Không gây ứng suất cơ học lên phôi

  • Bề mặt gia công mịn, đẹp

Nhược điểm của máy xung

  • Tốc độ gia công chậm hơn phương pháp cắt

  • Điện cực bị hao mòn trong quá trình sử dụng

  • Cần sử dụng dầu xung và hệ thống lọc sạch

  • Chi phí đầu tư ban đầu tương đối cao

Phân loại máy xung EDM phổ biến hiện nay

1. Máy xung CNC

  • Điều khiển tự động

  • Độ chính xác cao

  • Phù hợp xưởng khuôn chuyên nghiệp

2. Máy xung truyền thống

  • Thao tác bán tự động

  • Chi phí đầu tư thấp hơn

  • Phù hợp xưởng cơ khí vừa và nhỏ

3. Máy xung chìm dầu

  • Sử dụng dầu xung làm môi trường cách điện

  • Phổ biến nhất hiện nay

Ứng dụng của máy xung trong cơ khí

Máy xung EDM được sử dụng rộng rãi trong nhiều lĩnh vực:

  • Gia công khuôn ép nhựa, khuôn dập

  • Gia công lỗ định hình, lỗ nhỏ, lỗ sâu

  • Gia công chi tiết cơ khí chính xác cao

  • Sửa khuôn, phá bulong gãy

  • Gia công ngành khuôn mẫu và chế tạo máy
