Cường độ chịu kéo của thép là đặc tính chịu lực của thép. Thường thì độ bền của thép được tính bằng cách sử dụng lựuc tác động lên vật liệu đến khi thép bị đứt, đơn vị tính là kg/cm2 hoặc N/mm2. Từ giá trị độ bền kéo của thép. Cùng với các giá trị khác như khả năng chống ăn mòn, khả năng chịu nhiệt, khả năng hàn, khả năng gia công, độ chịu nén,… Thì sẽ xác định đường cường độ chịu kéo của thép.
1. Cường độ chịu kéo của vật liệu
Cường độ chịu kéo của vật liệu nói chung chính là đặc tính chịu được lực kéo đứt vật liệu.
Khi nhắc đến cường độ chịu kéo của vật liệu. Người ta thường đề cập đến số lượng ứng suất kéo căng hay kéo dài mà vật liệu có thể chịu đựng được trước khi nó bị nứt. Vỡ hoặc kéo đứt hoàn toàn.
Độ bền kéo cuối cùng của vật liệu được tính bằng cách chia diện tích vật liệu được thử nghiệm trên mặt cắt ngang bằng ứng suất đặt trên vật liệu.
Độ bền kéo là một thước đo quan trọng về khả năng thực hiện của vật liệu trong một ứng dụng và là phép đo được sử dụng rộng rãi khi mô tả các tính chất của kim loại và hợp kim.
2. Sơ lược về một số đặc điểm, tính chất của thép
Dựa vào các thành phần hóa học có mặt trong thép. Và phương pháp luyện thép mà ta có căn cứ phân loại ra các loại mác thép khác nhau.
Thép cacbon thông dụng nhất trong thực tế là thép CT3 và thép CT5 với tỷ lệ cacbon khoảng 3‰ và 5‰ .
Cường độ của thép cacbon phụ thuộc rất nhiều vào tỷ lệ cacbon trong thép. Theo đó, khi tăng tỷ lệ cacbon thì cường độ của thép tăng lên. Đồng thời độ dẻo giảm và thép trở lên khó hàn hơn.
Cường độ chịu kéo của thép là một trong những tính chất quan trọng quyết định tới độ bền của một sản phẩm thép.
Ở các loại thép hợp kim thấp, có thêm các nguyên tố phụ như Mangan, Crom, Silic, Titan,.. Có tác dụng nâng cao cường độ và cải thiện một số tính chất khác của thép.
Một số cốt thép sau khi cán nóng có thể được đem đi gia công nguội bằng các phương pháp như kéo nguội hoặc dập nguội hoặc gia công nhiệt bằng phương pháp tôi.
Cốt thép được kéo nguội bằng cách kéo sao cho ứng suất vượt quá giới hạn chảy của nó để tăng cường độ và giảm độ dẻo của mác thép.
Ngược lại, phương pháp gia công nhiệt bằng cách nung nóng đến nhiệt độ 9500C trong khoảng 1 phút rồi đem tôi nhanh vào nước hoặc dầu,
sau đó nung trở lại đến nhiệt độ 4000C rồi để nguội từ từ thì lại có khả năng nâng cao cường độ của cốt thép nhưng vẫn giữ được độ dẻo cần thiết của cốt thép.
3. Cách đo cường độ chịu kéo của thép

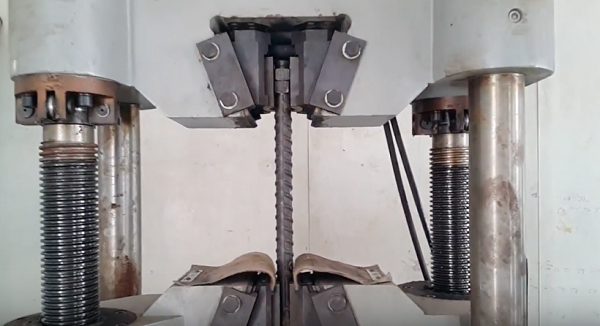

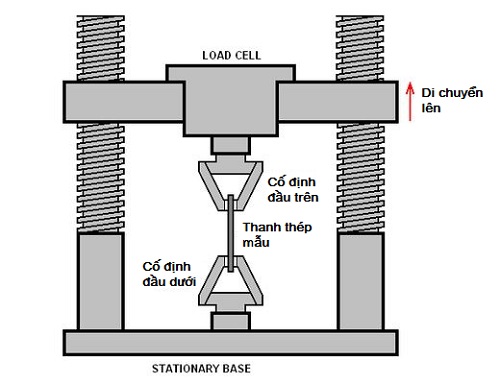

Để tính được độ bền kéo của thép, chúng ta có thể sử dụng máy để kéo mẫu thép thử tới khi đứt.
Khi tác động ứng suất kéo căng lên mẫu thép thử, nó sẽ bị biến dạng kéo hoặc giãn ra, và tới một mức nhất định mẫu thử sẽ trở lại độ dài ban đầu.
Và nếu một ứng suất đủ lớn để làm biến dạng thép vĩnh viễn, mặt cắt ngang của thanh thép mẫu thử sẽ giảm và khả năng chịu đựng của mẫu thử sẽ tăng lên. Và đến khi thanh thép không thể chịu được áp lực từ lực kéo nữa thì sẽ bị đứt, gãy, vỡ…
Khả năng chống đứt gãy dưới ứng suất kéo là một trong những thông số quan trọng. Và được đo lường cẩn thận trước khi sử dụng của vật liệu nói chung. Và thép nói riêng vào các kết cấu. Qua đó có thể tính toán được tải trọng mà vật liệu, thép có thể chịu được trước khi cấu trúc bị phá vỡ. Liên quan chặt chẽ tới tính an toàn của mỗi công trình.
Thông qua cường độ chịu kéo của thép mà chúng ta có thể quyết định sử dụng vật liệu dẻo hơn hay cứng hơn.
4. Ứng dụng của cường độ chịu kéo trong sản xuất bu lông
Bu lông là thiết bị được sử dụng nhiều trong các kết cấu công trình xây dựng hiện nay. Thường có 3 loại bulong chính bao gồm: Bu lông tinh thô, bu lông thường và bu lông cường độ cao. Và bulông tinh thô không được sử dụng phổ biến như 2 loại còn lại.
Với bu lông thường
Được sản xuất theo tiêu chuẩn ASTM A307. Với vật liệu sản xuất là loại thép có hàm lượng carbon và cấp độ bền thấp. Cường độ chịu kéo của loại thép dùng để chế tạo bu lông thường là Fub = 420Mpa.
Với bu lông cường độ cao
Thường được sản xuất theo tiêu chuẩn ASTM A325/A325M. Hoặc tiêu chuẩn A490/490M bằng loại thép có cấp độ bền cao.
Cường độ chịu kéo của loại thép dùng để sản xuất là Fub = 830Mpa. Với các bu lông có đường kính d từ 16 tới 27mm và Fub = 725Mpa. Với các bulông có đường kính từ 30 tới 36mm.
Bu lông cường độ cao. Thường được sử dụng trong các kết cấu yêu cầu cao về khả năng chịu tải trọng lớn. Các liên kết chịu ma sát hay liên kết ép mặt.
5. Bảng tra cường độ chịu kéo của thép
Trên đây là những thông tin tham khảo mà chúng tôi muốn gửi đến quý bạn đọc cũng như quý khách hàng gần xa đã tin tưởng và ủng hộ Văn Thái trong suốt thời gian qua. Để đáp lại niềm tin của quý khách, chúng tôi không ngừng cố gắng hoàn thiện sản phẩm của mình một cách tốt nhất, nâng cao chất lượng sản phẩm cũng là nâng cao niềm tin của quý vị dành cho Văn Thái. Công ty chúng tôi với nhiều năm kinh nghiệm trong lĩnh vực cung cấp các trang thiết bị cơ khí với uy tín và chất lượng hàng đầu với nhiều trụ sở tại Việt Nam. Ngoài ra, nếu quý khách hàng cần tìm mua các sản phẩm về khuôn kéo bao gồm khuôn kéo lõi kim cương ( phần lõi được làm từ kim cương đa tinh thể PDC ) và khuôn khéo lõi hợp kim ( phần lõi được làm từ hợp kim cacbua vonfram ). Với những đặc tính và nhu cầu sử dụng riêng của khách hàng mà chúng tôi luôn cung cấp đầy đủ tất cả các kích thước phù hợp vào nhu cầu sử dụng riêng của quý khách. Quý khách có nhu cầu tìm mua các sản phẩm về khuôn kéo, có thể liên hệ với chúng tôi thông qua các hình thức sau.
Mọi thắc mắc cũng như thông tin liên hệ về giá cả:
Quý khách có thể liên hệ trực tiếp vào fanpage Linh Kiện Văn Thái Hà Nội, hoặc có thể liên hệ thông qua số điện thoại: 0383 136 988
Hãy đến với chúng tôi để có thể trải nghiệm những dòng sản phẩm chất lượng với giá thành phải chăng nhé!
- Fanpage: Linh Kiện Văn Thái Hà Nội
- Website: linhkiencatdaycnc.com
- Facebook: Khuôn Kéo Văn Thái
- Hotline: 0383 136 988
Lựa chọn Văn Thái và các sản phẩm do Văn Thái cung cấp quý khách sẽ vô cùng hài lòng vì chúng tôi có:
- Dịch vụ giao hàng nhanh
- Hậu mãi tốt
- Sản phẩm giá thành hợp lý, chủng loại đa dạng
